SWISS COMBI Bandtrockner

Der SWISS COMBI Bandtrockner nutzt Abwärme und passt damit hervorragend in die Zeit der intelligenten Energienutzung. In mehr als 200 Anlagen weltweit überzeugt diese Trockner-Technologie tagtäglich unsere Kunden.

Unser Bandtrockner, auch Nieder-Temperatur-Trockner (NTT) genannt, trocknet Ihr Produkt schonend mit heisser Luft. Als Wärmequelle dient Abwärme in Form von Warmwasser, Kondensat oder Sattdampf, welche die Aussenluft auf bis zu 110°C erwärmt. Je nach Produktanforderung wird das zu trocknende Produkt auf eine Restfeuchte im Bereich von 40% bis 2% heruntergetrocknet.

Der SWISS COMBI Bandtrockner eignet sich für organische Schüttgüter, welche luftdurchlässig und geruchsarm sind. Er ist modular aufgebaut, hat geringe Emissionswerte, einen tiefen Stromverbrauch und niedrige Wartungskosten.

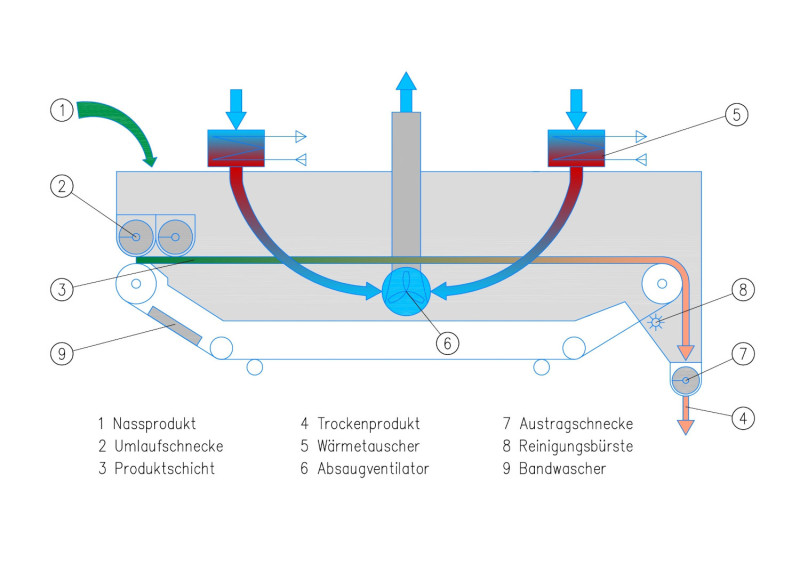

Je nachdem, wie hoch der Wassergehalt des getrockneten Produktes sein soll, kommt ein Einschicht- oder ein Zweischicht-Bandtrockner zum Einsatz. Wenn der Wassergehalt des Produktes nach der Trocknung mehr als 20% betragen soll, eignet sich ein Einschicht-Bandtrockner. Soll die Restfeuchte unter 20% liegen, ist ein Zweischicht-Trockner ideal.

Abhängig von den jeweiligen Platzverhältnissen können mehrere Anlagen über- oder nebeneinander gebaut werden.

Anwendungsgebiete Bandtrockner

Spanplatten-Industrie

Trocknung von Holz für die Herstellung von Spanplatten oder OSB-Platten.

Pellet-Industrie

Sägespäne aus der Herstellung von Holzbrettern oder anderen Quellen werden zu Holz-Pellets verarbeitet.

Zucker-Industrie: Zuckerrüben

Zuckerrübenschnitzel werden nach der Auslaugung auf dem Bandtrockner vor- oder endgetrocknet und zu einem Futtermittel verarbeitet.

Zucker-Industrie: Bagasse

Nach dem Auspressen des Zuckersaftes aus dem Zuckerrohr bleibt Bagasse zurück, welche in der Zuckerfabrik als Brennstoff für die Herstellung von Dampf und Strom genutzt werden kann.

Futtermittel-Industrie

Bei der Trocknung von Gras oder Luzerne (Alfalfa) zu Futtermittel werden Bandtrockner eingesetzt, wenn die Produktqualität eine sehr wichtige Rolle spielt.

Brennstoffaufbereitung

Trocknung von nasser Biomasse, um diese anschliessend in einem Kraftwerk oder Boiler zu verbrennen oder als Vorbereitung für einen Pyrolyseprozess.

Vorteile Bandtrockner

Wasserverdampfung pro Trockner

45t/h

Max. Restfeuchte

2 %

Anlagen im Betrieb

>200

Effiziente Nutzung von Abwärme durch mehrere Temperaturkreisläufe
Produktschonende Trocknung
Niedrige Staubemissionen
Geringer Stromverbrauch
Auch als Kompakt-Bandtrockner erhältlich
Für viele Produkte einsetzbar
Niedrige Wartungskosten

Effiziente Nutzung von Abwärme durch mehrere Temperaturkreisläufe

Als Energiequelle kann Warm- oder Heisswasser von ca. 50 - 120°C verwendet werden. Bei Wasser/Luft-Wärmetauschern besteht zudem die Möglichkeit einen, zwei oder drei Temperaturkreisläufe zu integrieren, je nachdem, welche Temperaturen zur Verfügung stehen.
Es besteht auch die Möglichkeit, Dampf/Luft-Wärmetauscher einzusetzen. Dann wird Dampf mit ca. 1.5 - 4 bar Absolutdruck verwendet.

Produktschonende Trocknung

Der SWISS COMBI Bandtrockner trocknet mit aufgewärmter Aussenluft bis max. 110°C. Das zu trocknende Produkt wird dadurch thermisch so wenig wie möglich belastet und besonders schonend getrocknet. Bei dieser Temperatur behält das Produkt in der Regel seine Farbe und seinen Geruch. Der Effekt der Versengung von feinsten Produktfasern, welche bei der Trocknung mit Rauchgas typischerweise passiert, entfällt hier.

Niedrige Staubemissionen

In der Regel beträgt der gesetzliche Grenzwert für Staub 10mg/m3.
Diesen Wert halten wir mit dem Bandtrockner bei vielen Produkten ohne Weiteres ein. Für anspruchsvollere Vorgaben haben wir die Möglichkeit, die Abluft durch Filter oder Wäscher zu reinigen.

Geringer Stromverbrauch

Jeder SWISS COMBI Bandtrockner wird individuell auf die Bedürfnisse unserer Kunden ausgelegt. Neben der oben beschriebenen Nutzung von Abwärme verwenden wir beispielsweise Ventilatoren, welche exakt auf den optimalen Betriebspunkt der zu trocknenden Produkte ausgelegt werden. Damit können wir den Stromverbrauch optimieren.

Auch als Kompakt-Bandtrockner erhältlich

Für den SWISS COMBI Bandtrockner gibt es drei Standardbreiten: 7.2 Meter, 6 Meter und 2 Meter. Bei der 2m breiten Version handelt es sich um den Kompakt-Bandtrockner KBT, der als Einschicht-Bandtrockner ausgeführt wird. Der Kompakt-Bandtrockner wurde basierend auf der SWISS COMBI Technologie zusammen mit der Firma Rudnick&Enners entwickelt und wird von Rudnick&Enners produziert. Mit einem Kompakt-Bandtrockner KBT lassen sich 400 bis 2’000 kg/h Wasserverdampfung realisieren. Getrocknet werden kann bis zu 2% Restfeuchte.

Für viele Produkte einsetzbar

Der SWISS COMBI Bandtrockner ist für viele verschiedene Rohstoffe einsetzbar, sofern sie luftdurchlässig sind. Das ist typischerweise bei Schüttgütern der Fall. Im Abschnitt «Für den Bandtrockner geeignete Rohstoffe» weiter unten finden Sie einige Beispiele. Sollte Ihr Rohstoff nicht enthalten sein, melden Sie sich gerne bei uns. Wir können mit einer 5 kg-Probe testen, ob Ihr Produkt für die Trocknung auf dem Bandtrockner geeignet ist.

Niedrige Wartungskosten

Verglichen mit anderen Trocknertypen sind die Wartungskosten beim SWISS COMBI Bandtrockner relativ gering. Natürlich kommt es über die Jahre zu einem gewissen Verschleiss, die betroffenen Teile sind jedoch nicht kostenintensiv.

Für den Bandtrockner geeignete Rohstoffe

Beim Trocknen ist oft mehr möglich, als Sie denken. Wir entwickeln und bauen Anlagen für verschiedenste Rohstoffe – siehe die Aufstellung oben. Aber wir können mehr. Sie haben eine neue Aufgabe für uns? Mit einer 5kg-Probe können wir prüfen, ob Ihr Produkt für die Trocknung auf unserem Bandtrockner geeignet ist.

Gerne besprechen wir mit Ihnen die Möglichkeiten, um auch für Sie die passende Trocknungslösung zu finden.

Jetzt anrufen oder E-Mail schreiben & unverbindlich beraten lassen.

Der SWISS COMBI Bandtrockner ist die ideale Trocknungslösung für luftdurchlässige Schüttgüter. Er nutzt Abwärme und ermöglicht so eine CO2-neutrale Trocknung.

Referenzen. Ein Auszug

SWISS COMBI hat in seiner über 60-jährigen Geschichte bereits mehr als 150 Bandtrockner entwickelt und gebaut – in vielen Ländern der Welt, für viele verschiedene Rohstoffe und immer mit einer auf die jeweiligen Bedürfnisse unserer Kunden ausgerichteten Technik. Jede SWISS COMBI-Anlage ist individuell, jede hatte ihre besondere Herausforderung. Wie wir die gemeistert haben, erfahren Sie in den folgenden Fallbeispielen.

Rohstoff:

Hackschnitzel, Sägespäne

Land, Jahr:
Deutschland, 2018

Ausführung:

7.2m x 49m

Wasserverdampfung:

16 t/h

Dieser Bandtrockner wurde so konzipiert, dass er zwei verschiedene Produkte, Hackschnitzel und Sägemehl, hocheffizient trocknen kann.
Rohstoff:

Holz

Land, Jahr:
Frankreich, 2022

Ausführung:

6m x 42m

Wasserverdampfung:

14 t/h

Mit diesem Bandtrockner kann die Produkt-Endfeuchte auf unter 2% gebracht werden. Solche anspruchsvollen Trocknungen sind in der Spanplatten-Industrie gefordert.
Rohstoff:

Hackschnitzel

Land, Jahr:
Kroatien, 2019

Ausführung:

6m x 38m

Wasserverdampfung:

3.1 t/h

Der Aufbau dieses Bandtrockners ermöglicht die Nutzung von mehreren Wärmequellen mit unterschiedlichen Temperaturen und Eigenschaften: Warmwasser und Dampf können – in getrennten Kreisläufen- gleichzeitig für die Trocknungslufterwärmung genutzt werden.
Rohstoff:

Sägespäne

Land, Jahr:
Schweiz, 2019

Ausführung:

6m x 25m

Wasserverdampfung:

5.4 t/h

Bei diesem Bandtrockner ist es möglich, warme Prozessluft und heisses Wasser als Wärmequellen zu verwenden. Die Energieersparnis ist dadurch besonders gross.
Rohstoff:

Luzerne (Alfalfa)

Land, Jahr:
Frankreich, 2014

Ausführung:

6m x 36m

Wasserverdampfung:

9.5 t/h

Durch Abluftrezirkulation wird ungesättigte Abluft vom hinteren Teil des Bandtrockners in den vorderen Bereich geführt. Dies optimiert die Wärmemenge und reduziert die Betriebskosten.
Rohstoff:

Zuckerrübenschnitzel

Land, Jahr:
Österreich, 2013

Ausführung:

3 x (7.2m x 45.5m)

Wasserverdampfung:

45 t/h

Besonders strenge Lärmschutzanforderungen können mittels unserer „Flüstertrockner“ erfüllt werden.
Rohstoff:

Sägespäne

Land, Jahr:
Belgien, 2008

Ausführung:

2 x (6m x 40m)

Wasserverdampfung:

2 x 8.6 t/h

Sollte der zur Verfügung stehende Platz für die Installation zu knapp sein, kann der Bandtrockner auf mehreren Etagen realisiert werden.

Dunkelblau: Länder, in die Bandtrockner von SWISS COMBI geliefert wurden
